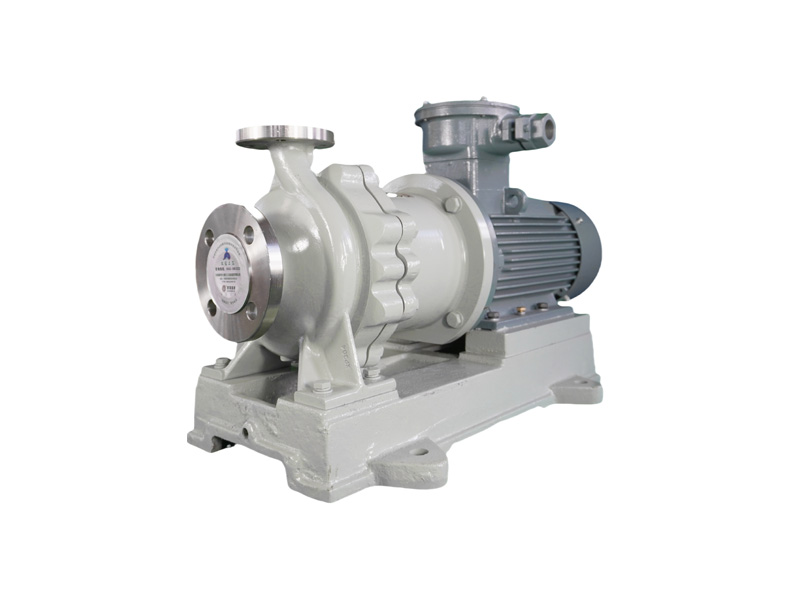

ปั๊มแม่เหล็กสแตนเลส TCH ป้องกันการรั่วซึม โดดเด่นด้วยการออกแบบซีลเต็มรูปแบบ ซึ่งช่วยลดโอกาสการรั่วไหลได้อย่างมีประสิทธิภาพ ผลิตจากสแตนเลส ทนทานต่อการกัดกร่อนได้ดีเยี่ยม แม่เหล็กคุณภาพสูงที่รวมอยู่ในปั๊มช่วยให้มั่นใจได้ถึงการขับเคลื่อนด้วยแม่เหล็กที่เชื่อถือได้ จึงเหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย
หมายเลขสินค้า :
TCHสั่งซื้อ (ขั้นต่ำ) :
1สี :
Customizedบรรจุุภัณฑ์ :
Customizedวัสดุ :
Steelอุณหภูมิการทำงาน :
-60 to 300 ℃,New material withstands temperatures up to 450°Cแรงดันการทำงาน :
1.6 to 6.3 MPaปั๊มขับเคลื่อนด้วยแม่เหล็กสแตนเลสแบบไม่มีการรั่วไหล
ปั๊มขับเคลื่อนด้วยแม่เหล็กสแตนเลสแบบไม่มีรอยรั่วของ TCH ได้รับการปรับปรุงและคิดค้นขึ้นโดยใช้ปั๊ม TC เป็นหลัก บริษัทพัฒนาและออกแบบปั๊มอุตสาหกรรมรุ่นใหม่รุ่นที่ 3 ที่มีซีลเต็มประสิทธิภาพ ปราศจากรอยรั่ว และไม่มีมลพิษ ปั๊มนี้ใช้หลักการกลศาสตร์แมกนีโต และบรรจุตัวกลางไว้ในปลอกหุ้มแบบคงที่เพื่อให้เกิดการส่งแรงบิดแบบไร้สัมผัส อุปกรณ์ซีลเพลา (ซีลแบบอัดหรือซีลเชิงกล) ของปั๊มหอยโข่งแบบดั้งเดิมถูกยกเลิก และใช้ซีลแบบคงที่แทนซีลแบบไดนามิก เพื่อให้ได้ซีลเต็มประสิทธิภาพ ปั๊มแม่เหล็กแบบใหม่ที่ปราศจากรอยรั่ว
ข้อดีของผลิตภัณฑ์
1. แม่เหล็กใช้แม่เหล็กเฟอร์ไรต์ Nd-Fe-B และโคบอลต์ซาแมเรียม ซึ่งมีคุณสมบัติแม่เหล็กที่ดี ทนต่ออุณหภูมิสูง และไม่มีการล้างแม่เหล็ก
2. ปลอกเพลาและตลับลูกปืนเลื่อนทำจากซิลิกอนคาร์ไบด์ กราไฟท์ เตตระฟลูออโร และวัสดุอื่นๆ ที่ทนทานต่อการสึกหรอสูง และมีร่องหล่อลื่นเพื่อให้แน่ใจว่าปั๊มมีอายุการใช้งานยาวนาน
3. ไม่มีการรั่วไหล จุดปิดผนึกทั้งหมดถูกปิดผนึกด้วยซีลแบบคงที่และขับเคลื่อนด้วยการเชื่อมต่อด้วยแม่เหล็ก ไม่จำเป็นต้องใช้ซีลไนโตรเจน จึงปลอดภัย ประหยัด และมีประสิทธิภาพ
การประยุกต์ใช้ผลิตภัณฑ์
ปั๊มขับเคลื่อนด้วยแม่เหล็กสแตนเลสแบบไม่มีการรั่วไหลใช้กันอย่างแพร่หลายในการขนส่งของเหลวที่กัดกร่อนในกระบวนการผลิตปิโตรเลียม อุตสาหกรรมเคมี การทำด่าง การถลุง แร่ธาตุหายาก ยาฆ่าแมลง สีย้อม ยา การทำกระดาษ การชุบด้วยไฟฟ้า การอิเล็กโทรไลซิส และอื่นๆ โดยเฉพาะอย่างยิ่งสำหรับการขนส่งตัวทำละลายที่ติดไฟได้ ระเบิดได้ ระเหยได้ เป็นพิษ ทนอุณหภูมิสูง ด่างแรง และอินทรีย์
รายการวัสดุ
ส่วนหนึ่ง | วัสดุ | ส่วนหนึ่ง | วัสดุ | ส่วนหนึ่ง | วัสดุ |
① ตัวปั๊ม | 304/316/316L | ⑥ แหวนซีล | เตตระฟลูออโร | ⑪ เพลาปั๊ม | 304/316/316L/321 |
② ใบพัด | 304/316/316L | ⑦ ปลอกปิดผนึก | 316L/TA2/HC276 | ⑫ วงเล็บ | แม่เหล็กถาวร/HT200 |
③ ใบพัด ถั่ว | 304/316/316L | ⑧ ชุดตลับลูกปืนแบบเรียบ | คาร์บอนไฟเบอร์/SSIC/คาร์ไบด์ซีเมนต์ | ⑬ ชุดแม่เหล็กภายนอก | HT250/แม่เหล็กถาวร |
④ ฝาครอบปั๊ม | 304/316/316L | ⑨ ชุดจานขับดัน | คาร์บอนไฟเบอร์/SSIC/คาร์ไบด์ซีเมนต์ | ⑭ เครื่องจักรไฟฟ้า | ตามคำขอของลูกค้า |
⑤ ชุดจานขับดัน | คาร์บอนไฟเบอร์/SSIC/คาร์ไบด์ซีเมนต์ | ⑩ ชุดแม่เหล็กภายใน | แม่เหล็กถาวร/304/316/316L/321 | ⑮ จาน | HT200/A3/เหล็กช่อง |

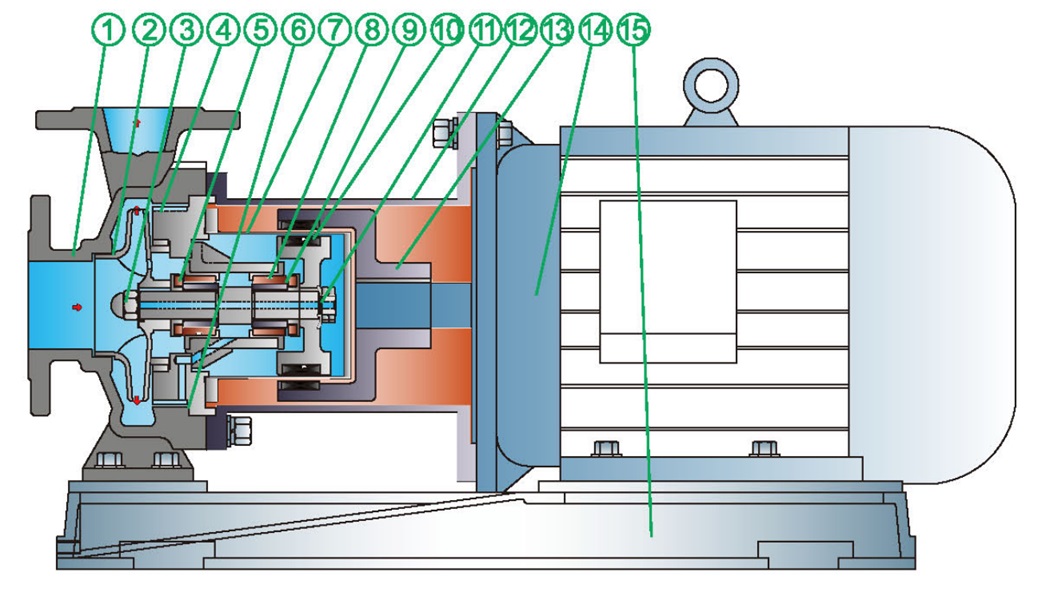

แผนผังโครงสร้าง
ข้อมูลประสิทธิภาพการทำงาน
พิมพ์ | กำลังไฟที่กำหนด | อัตราการไหลที่กำหนด | หัวที่ได้รับการจัดอันดับ | แรงดันไฟฟ้า | วัสดุตัวเรือนปั๊ม | การดูด |
25-20-125 | 1.5 | 2.5 | 20 | 380โวลต์ | 304/316/316L | 25*20 |
25-20-160 | 2.2 | 2.5 | 32 | 380โวลต์ | 304/316/316L | 25*20 |
25-20-200 | 5.5 | 2.5 | 50 | 380โวลต์ | 304/316/316L | 25*20 |
25-20-250 | 11 | 2.5 | 80 | 380โวลต์ | 304/316/316L | |
32-20-125 | 1.5 | 3.2 | 20 | 380โวลต์ | 304/316/316L | 32*20 |
32-20-160 | 2.2 | 3.2 | 32 | 380โวลต์ | 304/316/316L | 32*20 |
32-20-200 | 5.5 | 3.2 | 50 | 380โวลต์ | 304/316/316L | 32*20 |
32-20-250 | 11 | 3.2 | 80 | 380โวลต์ | 304/316/316L | 32*20 |
40-25-125 | 2.2 | 6.3 | 20 | 380โวลต์ | 304/316/316L | 40*25 |
40-25-160 | 3 | 6.3 | 32 | 380โวลต์ | 304/316/316L | 40*25 |
40-25-200 | 5.5 | 6.3 | 50 | 380โวลต์ | 304/316/316L | 40*25 |
40-25-250 | 15 | 6.3 | 80 | 380โวลต์ | 304/316/316L | 40*25 |
40-25-315 | 6.3 | 125 | 380โวลต์ | 304/316/316L | 40*25 | |
50-32-125 | 3 | 12.5 | 20 | 380โวลต์ | 304/316/316L | 50*32 |
50-32-160 | 4 | 12.5 | 32 | 380โวลต์ | 304/316/316L | 50*32 |
50-32-200 | 7.5 | 12.5 | 50 | 380โวลต์ | 304/316/316L | 50*32 |
50-32-250 | 15 | 12.5 | 80 | 380โวลต์ | 304/316/316L | 50*32 |
50-32-315 | 12.5 | 125 | 380โวลต์ | 304/316/316L | 50*32 | |
65-50-125 | 4 | 25 | 20 | 380โวลต์ | 304/316/316L | 65*50 |
65-50-160 | 7.5 | 25 | 32 | 380โวลต์ | 304/316/316L | 65*50 |
65-40-200 | 15 | 25 | 50 | 380โวลต์ | 304/316/316L | 65*40 |
65-40-250 | 22 | 25 | 80 | 380โวลต์ | 304/316/316L | 65*40 |
65-40-315 | 37 | 25 | 125 | 380โวลต์ | 304/316/316L | 65*40 |
65-40-400 | 25 | 380โวลต์ | 304/316/316L | 65*40 | ||
80-65-125 | 7.5 | 50 | 20 | 380โวลต์ | 304/316/316L | 80*65 |
80-65-160 | 15 | 50 | 32 | 380โวลต์ | 304/316/316L | 80*65 |
80-50-200 | 18.5 | 50 | 50 | 380โวลต์ | 304/316/316L | 80*50 |
80-50-250 | 37 | 50 | 80 | 380โวลต์ | 304/316/316L | 80*50 |
80-50-315 | 55 | 50 | 125 | 380โวลต์ | 304/316/316L | 80*50 |
80-50-400 | 50 | 380โวลต์ | 304/316/316L | 80*50 | ||
100-80-125 | 15 | 100 | 20 | 380โวลต์ | 304/316/316L | 100*80 |
100-80-160 | 22 | 100 | 32 | 380โวลต์ | 304/316/316L | 100*80 |
100-65-200 | 37 | 100 | 50 | 380โวลต์ | 304/316/316L | 100*65 |
100-65-250 | 45 | 100 | 80 | 380โวลต์ | 304/316/316L | 100*65 |
100-65-315 | 75 | 100 | 125 | 380โวลต์ | 304/316/316L | 100*65 |
100-65-400 | 100 | 380โวลต์ | 304/316/316L | 100*65 | ||
125-80-160 | 380โวลต์ | 304/316/316L | 125*80 | |||
125-100-200 | 55 | 200 | 50 | 380โวลต์ | 304/316/316L | 125*100 |
125-100-250 | 75 | 200 | 80 | 380โวลต์ | 304/316/316L | 125*100 |
125-100-315 | 22 | 100 | 32 | 380โวลต์ | 304/316/316L | 125*100 |
125-100-400 | 37 | 100 | 50 | 380โวลต์ | 304/316/316L | 125*100 |
150-125-250 | 22 | 200 | 20 | 380โวลต์ | 304/316/316L | 150*125 |
150-125-315 | 45 | 200 | 32 | 380โวลต์ | 304/316/316L | 150*125 |
150-125-400 | 55 | 200 | 50 | 380โวลต์ | 304/316/316L | 150*125 |
200-150-250 | 55 | 400 | 20 | 380โวลต์ | 304/316/316L | 200*150 |
200-150-315 | 75 | 400 | 32 | 380โวลต์ | 304/316/316L | 200*150 |
200-150-400 | 110 | 400 | 50 | 380โวลต์ | 304/316/316L | 200*150 |

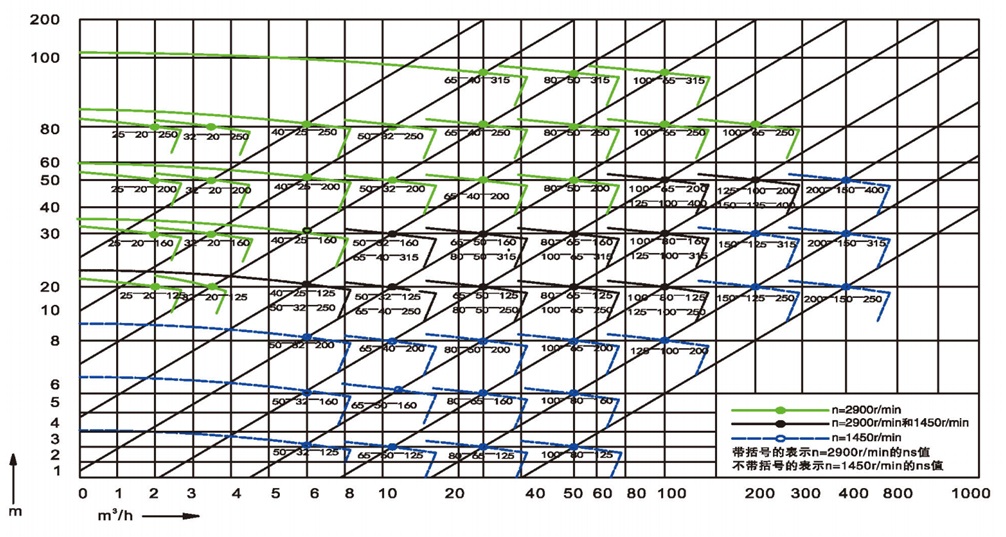

ช่วงประสิทธิภาพ
แรงกดดันการออกแบบ: 1.6~6.3MPa, อัตราการไหล: 0.75~460m³/ ชม., ความสูงยก: 5~125 ม., กำลังไฟ: 0.55~110KW
อุณหภูมิที่ใช้ได้: -60~300℃ มีการนำวัสดุใหม่มาใช้ และสามารถทนต่ออุณหภูมิได้ถึง 450℃
