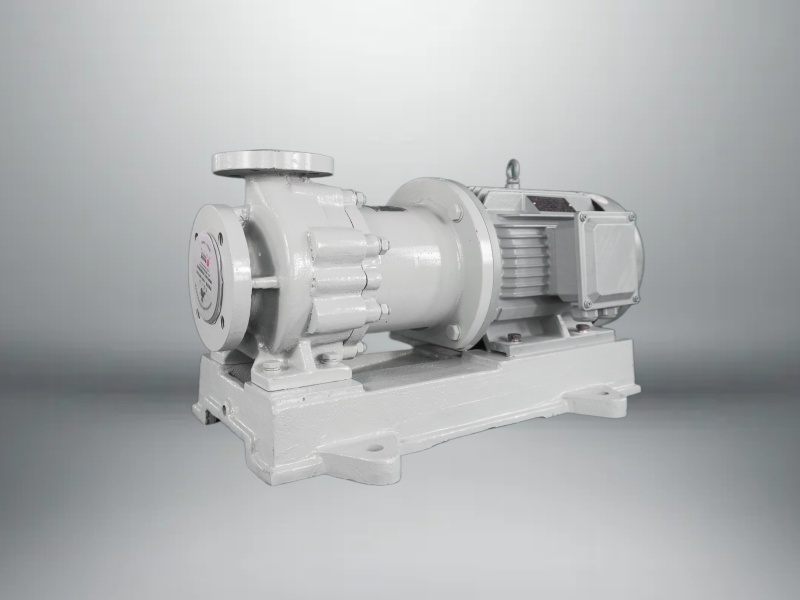

ปั๊มขับเคลื่อนด้วยแม่เหล็กบุด้วยฟลูออรีนที่ป้องกันการรั่วซึม โดดเด่นด้วยคุณสมบัติต้านทานการกัดกร่อนสูง ซึ่งเป็นผลมาจากการบุด้วยฟลูออรีน กลไกขับเคลื่อนด้วยแม่เหล็กช่วยปิดผนึกอย่างแน่นหนา ป้องกันการรั่วไหล และเหมาะสำหรับการใช้งานถ่ายโอนของเหลวหลากหลายประเภท
หมายเลขสินค้า :
TCFสั่งซื้อ (ขั้นต่ำ) :
1สี :
Customizedบรรจุุภัณฑ์ :
Customizedวัสดุ :
HT200 lined F46อุณหภูมิการทำงาน :
-20 to 120°C; -20 to 80°Cแรงดันการทำงาน :
1.6 MPaปั๊มขับเคลื่อนด้วยแม่เหล็กเคลือบฟลูออรีนไม่มีการรั่วไหล
ปั๊มขับเคลื่อนด้วยแม่เหล็กเคลือบฟลูออรีนแบบไม่รั่วซึม TCF เป็นปั๊มชนิดใหม่ที่นำหลักการกลศาสตร์แมกนีโตสมัยใหม่มาใช้ และใช้การส่งผ่านแม่เหล็กของแม่เหล็กถาวรเพื่อส่งผ่านแรงบิดโดยไม่ต้องสัมผัส ชิ้นส่วนล้นทั้งหมดทำจากฟลูออโรพลาสติก ซึ่งสามารถขนส่งสารกัดกร่อน เช่น กรด ด่าง และสารออกซิแดนท์ได้ในทุกความเข้มข้น (ความแรง)
ข้อดีของผลิตภัณฑ์
1. ตัวปั๊มทำจากเหล็กหล่อ เหล็กกล้าคาร์บอน 304 และ 316L ที่บุด้วยฟลูออโรพลาสติก ส่วนโรเตอร์ด้านใน ฝาครอบปั๊ม ใบพัด ปลอกหุ้ม และชิ้นส่วนล้นอื่นๆ ทำจากแผ่นโลหะหุ้มด้วยฟลูออโรพลาสติก
2. แม่เหล็กเป็นแม่เหล็กถาวรชนิดใหม่ที่มีคุณสมบัติแม่เหล็กดี ทนทานต่ออุณหภูมิสูง และไม่มีการล้างแม่เหล็ก
3. ปลอกเพลาและตลับลูกปืนเลื่อนทำจากซิลิคอนคาร์ไบด์ กราไฟต์ เตตระฟลูออโร และวัสดุอื่นๆ ที่ทนทานต่อการสึกหรอสูง พร้อมร่องหล่อลื่นเพื่อยืดอายุการใช้งานของปั๊ม ซีลใช้ซีลแบบปิดคงที่ ซึ่งช่วยแก้ปัญหาการรั่วไหลของตัวกลางได้อย่างสมบูรณ์ ไม่จำเป็นต้องหล่อลื่นและระบายความร้อนด้วยน้ำแยกต่างหาก และลดการใช้พลังงาน
การประยุกต์ใช้ผลิตภัณฑ์
ปั๊มขับเคลื่อนด้วยแม่เหล็กบุฟลูออรีนแบบไม่รั่วไหลใช้กันอย่างแพร่หลายในการขนส่งของเหลวที่กัดกร่อนในกระบวนการผลิตปิโตรเลียม อุตสาหกรรมเคมี การทำกรด การทำด่าง การถลุง แร่ธาตุหายาก ยาฆ่าแมลง สีย้อม ยา การทำกระดาษ การชุบด้วยไฟฟ้า การอิเล็กโทรไลซิส และการดอง โดยเฉพาะอย่างยิ่งสำหรับการขนส่งสารไวไฟ วัตถุระเบิด สารระเหย สารพิษ กรด-เบสที่แรง สารอินทรีย์ และของเหลวที่มีค่า
รายการวัสดุ
ส่วนหนึ่ง | วัสดุ | ส่วนหนึ่ง | วัสดุ | ส่วนหนึ่ง | วัสดุ |
①ตัวปั๊ม | HT200 บุ F46 | ⑤ปลอกเพลา | กราไฟท์ชุบสาร/SIC | ⑨น็อตด้านหลัง | เตตระฟลูออโร |
②น็อตใบพัด | HT200 บุ F46 | ⑥ฝาครอบปั๊ม | HT200 บุ F46 | ⑩แม่เหล็กภายนอก | แม่เหล็กถาวร/HT200 เรียงราย F46 |
③ใบพัด | เอฟ50 | ⑦ปลอกสเปเซอร์ | พีค/F46 | ⑪ เฟรมเชื่อมต่อ | เอชที200 |
④เพลา | เอสไอซี | ⑧แม่เหล็กภายใน | แม่เหล็กถาวร/บุด้วย HT200 F46 | ⑫ มอเตอร์ไฟฟ้า | ปรับแต่งได้ |

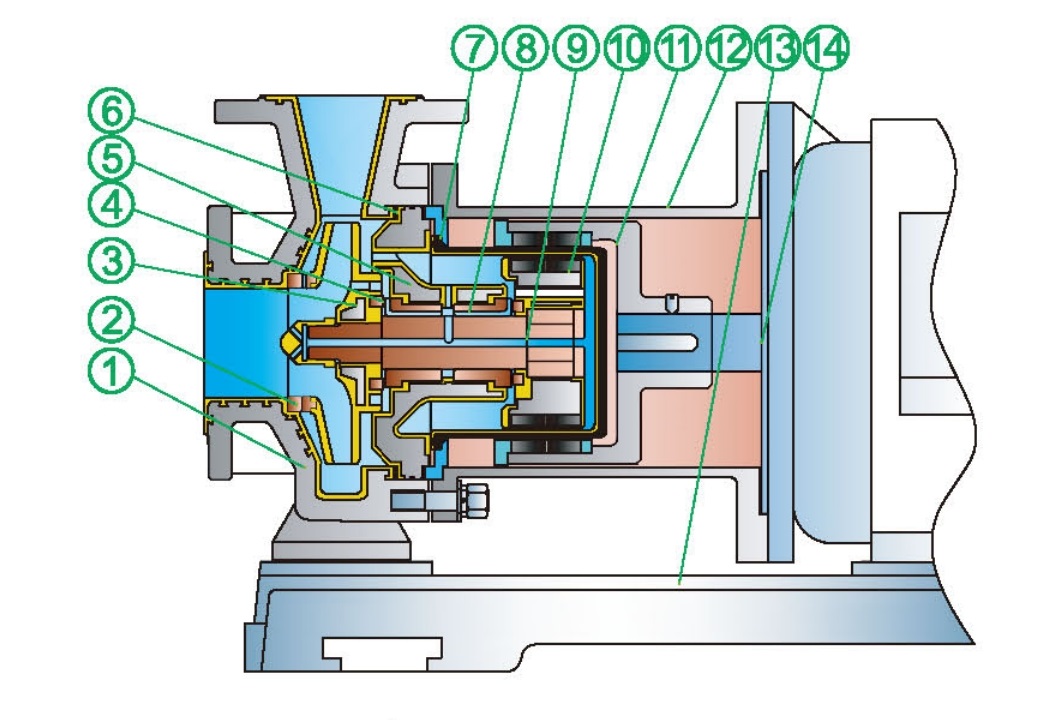

แผนผังโครงสร้าง
ข้อมูลประสิทธิภาพการทำงาน
พิมพ์ | กำลังไฟที่กำหนด | อัตราการไหลที่กำหนด | หัวที่ได้รับการจัดอันดับ | แรงดันไฟฟ้า | วัสดุตัวเรือนปั๊ม | การดูด |
40-25-125 | 2.2 | 6.3 | 20 | 380โวลต์ | HT200 บุ F46 | 40*25 |
40-25-160 | 3 | 6.3 | 32 | 380โวลต์ | HT200 บุ F46 | 40*25 |
40-25-200 | 5.5 | 6.3 | 50 | 380โวลต์ | HT200 บุ F46 | 40*25 |
40-25-250 | 11 | 6.3 | 80 | 380โวลต์ | HT200 บุ F46 | 40*25 |
40-25-315 | 6.3 | 125 | 380โวลต์ | HT200 บุ F46 | 40*25 | |
50-32-125 | 2.2 | 12.5 | 20 | 380โวลต์ | HT200 บุ F46 | 50*32 |
50-32-160 | 4 | 12.5 | 32 | 380โวลต์ | HT200 บุ F46 | 50*32 |
50-32-200 | 7.5 | 12.5 | 50 | 380โวลต์ | HT200 บุ F46 | 50*32 |
50-32-250 | 15 | 12.5 | 80 | 380โวลต์ | HT200 บุ F46 | 50*32 |
50-32-315 | 12.5 | 125 | 380โวลต์ | HT200 บุ F46 | 50*32 | |
65-50-125 | 4 | 25 | 20 | 380โวลต์ | HT200 บุ F46 | 65*50 |
65-50-160 | 5.5 | 25 | 32 | 380โวลต์ | HT200 บุ F46 | 65*50 |
65-40-200 | 11 | 25 | 50 | 380โวลต์ | HT200 บุ F46 | 65*40 |
65-40-250 | 18.5 | 25 | 80 | 380โวลต์ | HT200 บุ F46 | 65*40 |
65-40-315 | 37 | 25 | 125 | 380โวลต์ | HT200 บุ F46 | 65*40 |
80-65-125 | 7.5 | 50 | 20 | 380โวลต์ | HT200 บุ F46 | 80*65 |
80-65-160 | 11 | 50 | 32 | 380โวลต์ | HT200 บุ F46 | 80*65 |
80-50-200 | 18.5 | 50 | 50 | 380โวลต์ | HT200 บุ F46 | 80*50 |
80-50-250 | 30 | 50 | 80 | 380โวลต์ | HT200 บุ F46 | 80*50 |
80-50-315 | 55 | 50 | 125 | 380โวลต์ | HT200 บุ F46 | 80*50 |
100-80-125 | 11 | 100 | 20 | 380โวลต์ | HT200 บุ F46 | 100*80 |
100-80-160 | 18.5 | 100 | 32 | 380โวลต์ | HT200 บุ F46 | 100*80 |
100-65-200 | 30 | 100 | 50 | 380โวลต์ | HT200 บุ F46 | 100*65 |
100-65-250 | 45 | 100 | 80 | 380โวลต์ | HT200 บุ F46 | 100*65 |
100-65-315 | 75 | 100 | 125 | 380โวลต์ | HT200 บุ F46 | 100*65 |
125-80-160 | 30 | 160 | 32 | 380โวลต์ | HT200 บุ F46 | 125*80 |
125-100-200 | 55 | 100 | 50 | 380โวลต์ | HT200 บุ F46 | 125*100 |
125-100-250 | 75 | 100 | 80 | 380โวลต์ | HT200 บุ F46 | 125*100 |
125-100-315 | 22 | 100 | 125 | 380โวลต์ | HT200 บุ F46 | 125*100 |
125-100-400 | 37 | 100 | 50 | 380โวลต์ | HT200 บุ F46 | 150*125 |
150-125-250 | 22 | 200 | 20 | 380โวลต์ | HT200 บุ F46 | 150*125 |
150-125-315 | 45 | 200 | 32 | 380โวลต์ | HT200 บุ F46 | 150*125 |
150-125-400 | 55 | 200 | 50 | 380โวลต์ | HT200 บุ F46 | 150*125 |
200-150-250 | 55 | 400 | 20 | 380โวลต์ | HT200 บุ F46 | 200*150 |
200-150-315 | 75 | 400 | 32 | 380โวลต์ | HT200 บุ F46 | 200*150 |
200-150-400 | 110 | 400 | 50 | 380โวลต์ | HT200 บุ F46 | 200*150 |

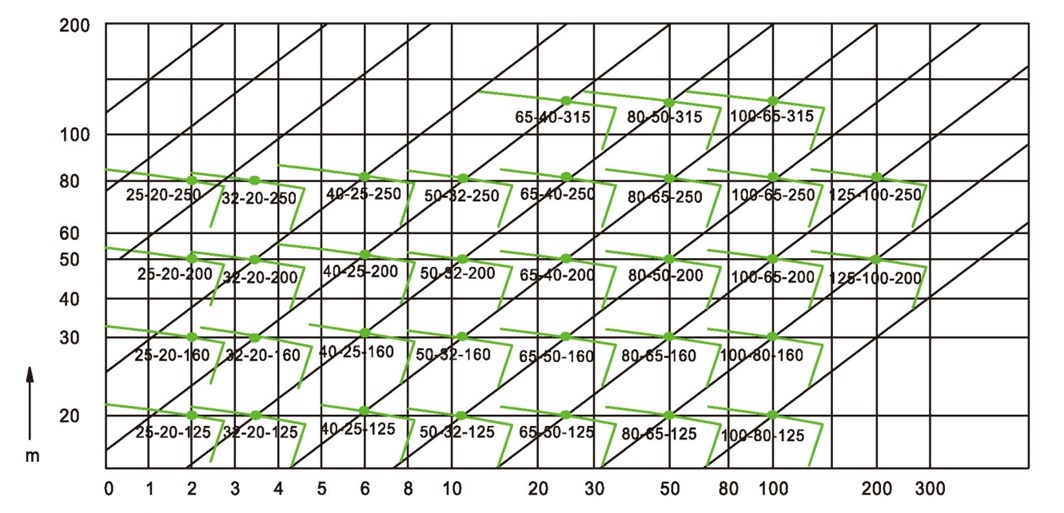

ช่วงประสิทธิภาพ
แรงกดดันการออกแบบ: 1.6 MPa, อัตราการไหล: 0.5~240 m³/ชม., แรงดัน: 20~125 ม., กำลังไฟ: 1.1~55 กิโลวัตต์
อุณหภูมิที่ใช้ได้:
①วัสดุฟลูออโรพลาสติกที่เป็นกรด-เบสที่มีความเข้มข้นใดๆ -20~120°C
②วัสดุพลาสติกวิศวกรรม กรดเจือจางและด่างปานกลาง -20~80°C.
