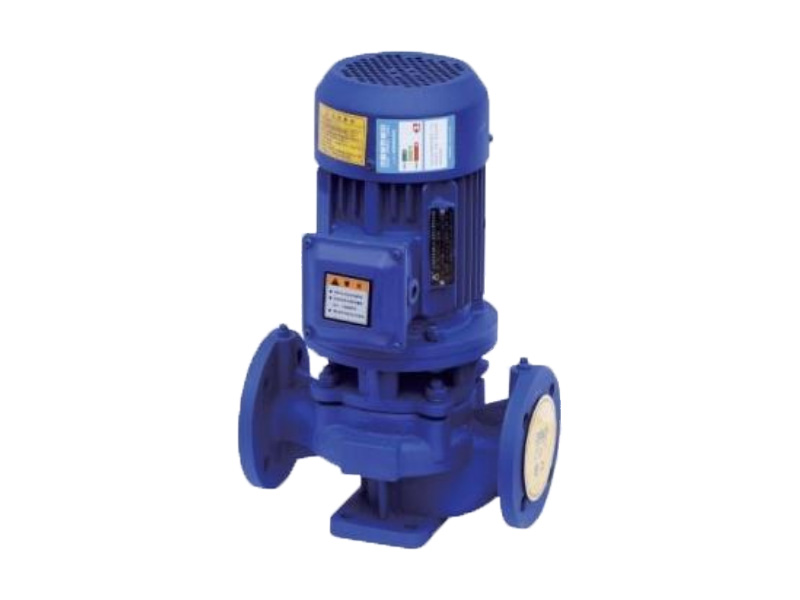

ปั๊มหอยโข่งแนวตั้งแบบดูดเดี่ยว ISG เป็นปั๊มใบพัดเดียวประหยัดพลังงานขนาดกะทัดรัด ออกแบบมาสำหรับระบบ HVAC ระบบประปา และระบบอุตสาหกรรม ให้การทำงานที่เงียบ ติดตั้งง่าย และประสิทธิภาพที่เชื่อถือได้
หมายเลขสินค้า :
ISGสั่งซื้อ (ขั้นต่ำ) :
1สี :
Customziedบรรจุุภัณฑ์ :
Customziedวัสดุ :
Cast iron/Stainless steelอุณหภูมิการทำงาน :
＜40℃ปั๊มหอยโข่งแนวตั้งแบบดูดเดี่ยว
ปั๊มหอยโข่งแนวตั้งแบบดูดเดี่ยว ISG ได้รับการพัฒนาโดยทีมงานด้านเทคนิคของ Shengshi Datang ร่วมกับผู้เชี่ยวชาญด้านปั๊มในประเทศ โดยใช้ปั๊มไฮดรอลิกขั้นสูง ปั๊ม ISG ซีรีส์นี้ได้รับการพัฒนาทางวิทยาศาสตร์ให้เหนือกว่าปั๊มแนวตั้งทั่วไป โดยอิงตามพารามิเตอร์ประสิทธิภาพของปั๊มหอยโข่งประเภท IS เพื่อตอบสนองความต้องการด้านอุณหภูมิและตัวกลางที่แตกต่างกัน ซีรีส์นี้จึงได้ขยายไปสู่รุ่นเฉพาะทางอีกมากมาย เช่น ปั๊มน้ำร้อน ปั๊มอุณหภูมิสูง ปั๊มเคมีที่ทนทานต่อการกัดกร่อน และปั๊มน้ำมัน ผลิตภัณฑ์ในกลุ่มนี้มีประสิทธิภาพสูง ประหยัดพลังงาน เสียงรบกวนต่ำ และประสิทธิภาพที่เชื่อถือได้
เงื่อนไขการใช้งาน
ปั๊มหอยโข่งแนวตั้งแบบดูดเดี่ยว ISG ออกแบบมาเพื่อทำงานภายใต้เงื่อนไขต่อไปนี้: แรงดันดูดต้องน้อยกว่า 1.0 MPa และแรงดันใช้งานสูงสุดของระบบไม่ควรเกิน 1.6 MPa (คำนวณจากแรงดันทางเข้าปั๊มบวกกับเฮดปั๊ม) แรงดันทดสอบไฮโดรสแตติกของปั๊มคือ 2.5 MPa ลูกค้าต้องระบุแรงดันใช้งานของระบบเมื่อทำการสั่งซื้อ หากแรงดันระบบเกิน 1.6 MPa จะต้องระบุไว้อย่างชัดเจน เพื่อให้ผู้ผลิตสามารถใช้เหล็กหล่อเป็นส่วนประกอบสำหรับการไหลผ่านของปั๊มและชิ้นส่วนเชื่อมต่อ เพื่อให้มั่นใจถึงความทนทานภายใต้แรงดันสูง ปั๊มนี้เหมาะสำหรับสภาพแวดล้อมที่อุณหภูมิแวดล้อมไม่เกิน 40°C และความชื้นสัมพัทธ์ต่ำกว่า 95% สำหรับตัวกลางที่ลำเลียง ปริมาณอนุภาคของแข็งไม่ควรเกิน 0.1% โดยปริมาตร โดยอนุภาคที่มีขนาดใหญ่กว่า 0.2 มม. หากตัวกลางมีอนุภาคละเอียด ลูกค้าจะต้องแจ้งให้ผู้ผลิตทราบในขณะสั่งซื้อ เพื่อให้สามารถจัดหาซีลเชิงกลที่ทนทานต่อการสึกหรอ เพื่อยืดอายุการใช้งานของปั๊มภายใต้เงื่อนไขดังกล่าว
ข้อดีของผลิตภัณฑ์
1. ปั๊มหอยโข่งแบบดูดเดี่ยว ISG โดดเด่นด้วยการออกแบบแนวตั้งแบบอินไลน์ โดยมีเส้นผ่านศูนย์กลางทางเข้าและทางออกอยู่บนแนวแกนกลางเดียวกัน ช่วยให้ติดตั้งเข้ากับท่อได้โดยตรงอย่างง่ายดาย โครงสร้างที่กะทัดรัดและประหยัดพื้นที่ช่วยลดต้นทุนการก่อสร้าง และมีฝาครอบป้องกัน จึงเหมาะสำหรับการใช้งานกลางแจ้ง
2. ใบพัดติดตั้งอยู่บนเพลาที่ยื่นออกมาของมอเตอร์ ทำให้มั่นใจได้ว่าความยาวแกนสั้นและดีไซน์กะทัดรัด การจัดวางตลับลูกปืนที่เหมาะสมช่วยปรับสมดุลภาระในแนวรัศมีและแนวแกน ส่งผลให้การทำงานราบรื่น การสั่นสะเทือนต่ำ และเสียงรบกวนน้อยที่สุด
3. ปั๊มหอยโข่งแนวตั้งแบบดูดเดี่ยว ISG ใช้ระบบซีลเชิงกลขั้นสูงพร้อมวงแหวนซีลโลหะผสมไททาเนียมที่นำเข้า ซีลเชิงกลที่ทนต่ออุณหภูมิปานกลาง และวัสดุโลหะผสมแข็ง ส่งผลให้ทนทานต่อการสึกหรอได้ดีเยี่ยมและมีอายุการใช้งานยาวนานขึ้น
4. การติดตั้งและบำรุงรักษาสะดวกสบายอย่างยิ่ง เพราะไม่จำเป็นต้องถอดประกอบระบบท่อ เพียงแค่ถอดน็อตฐานข้อต่อปั๊มออก ก็สามารถถอดชุดโรเตอร์ทั้งหมดออกได้อย่างง่ายดาย
5. ปั๊มหอยโข่งแนวตั้งแบบดูดเดี่ยว ISG สามารถทำงานแบบอนุกรมหรือแบบขนานเพื่อตอบสนองความต้องการการไหลและแรงดันที่แตกต่างกัน
6. รองรับการติดตั้งทั้งแนวตั้งและแนวนอนเพื่อรองรับความต้องการเค้าโครงท่อที่แตกต่างกัน
การประยุกต์ใช้ผลิตภัณฑ์
ปั๊มหอยโข่งแนวตั้งแบบดูดเดี่ยว ISG ใช้สำหรับขนส่งน้ำสะอาดและของเหลวอื่นๆ ที่มีคุณสมบัติทางกายภาพใกล้เคียงกับน้ำสะอาด เหมาะสำหรับงานประปาและระบายน้ำทั้งในเขตอุตสาหกรรมและเมือง การส่งน้ำแรงดันสูงในอาคารสูง ระบบรดน้ำต้นไม้ในสวน ระบบเพิ่มแรงดันสำหรับป้องกันอัคคีภัย ระบบส่งน้ำระยะไกล ระบบทำความร้อน ห้องน้ำ และระบบเพิ่มแรงดันสำหรับหมุนเวียนน้ำเย็นและน้ำอุ่นอื่นๆ รวมถึงอุปกรณ์ที่เกี่ยวข้อง อุณหภูมิใช้งาน T ต่ำกว่า 80°C

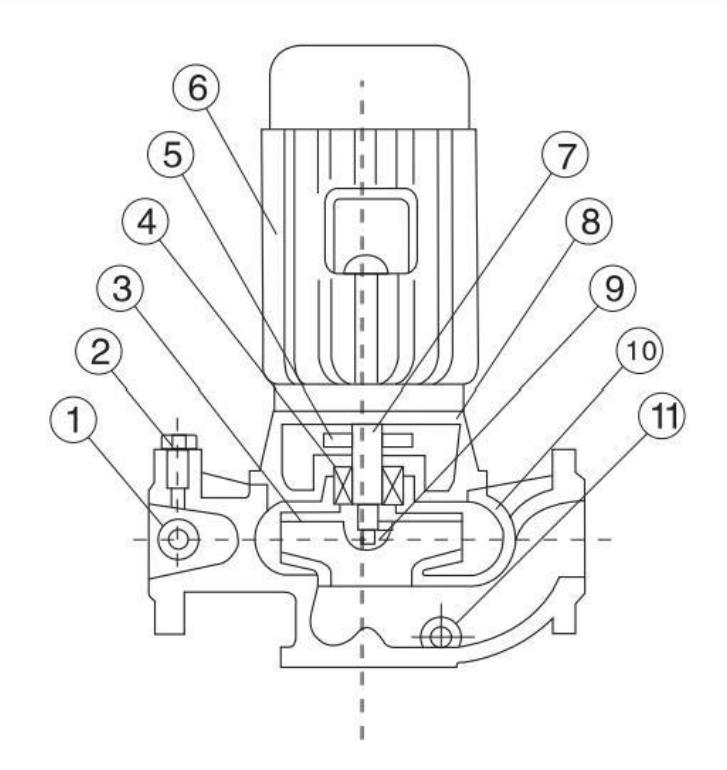

แผนผังโครงสร้าง
| 1 | ปลั๊กแรงดัน | 7 | เพลา |
| 2 | วาล์วระบายอากาศ | 8 | ฐานรวม |
| 3 | ใบพัด | 9 | น็อตใบพัด |
| 4 | ซีลเชิงกล | 10 | ตัวปั๊ม |
| 5 | ตัวเบี่ยงลม | 11 | วาล์วระบายน้ำ |
| 6 | มอเตอร์ |
คำอธิบายโครงสร้างของประเภท ISG:
