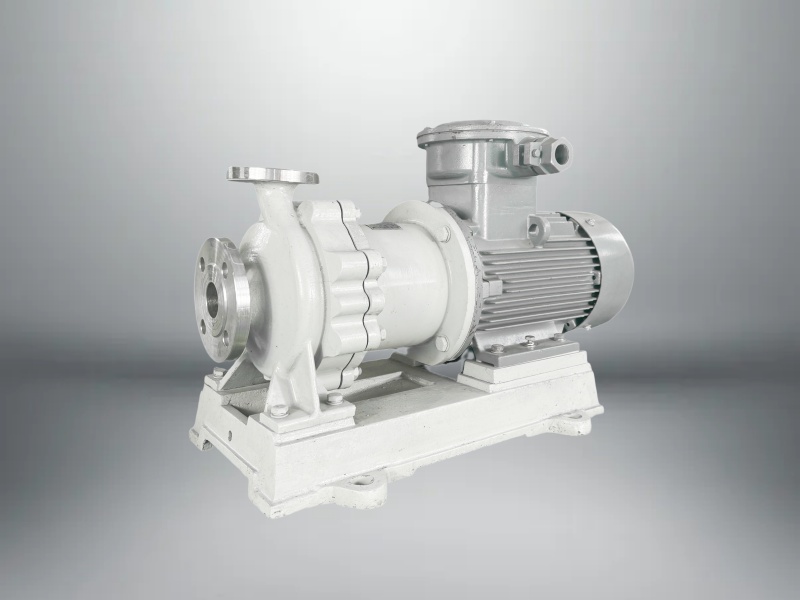

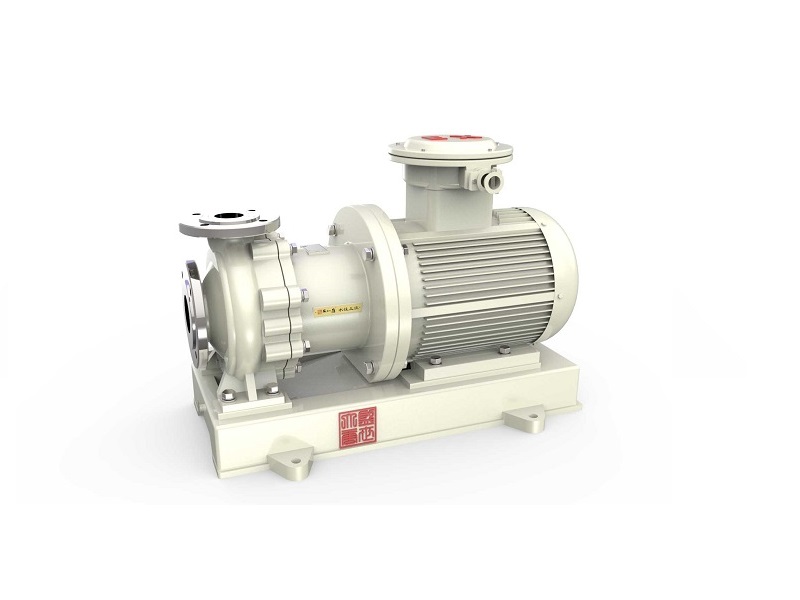

ปั๊มขับเคลื่อนด้วยแม่เหล็กแบบไม่มีการรั่วไหล TC เป็นปั๊มหอยโข่งรุ่นใหม่ ประกอบด้วยปั๊ม ตัวกระตุ้นแม่เหล็ก และมอเตอร์ แรงบิดถูกถ่ายโอนผ่านแรงแม่เหล็กเพื่อป้องกันการรั่วไหล ปั๊มประเภทนี้ทนทานต่อการกัดกร่อนและเหมาะสำหรับอุตสาหกรรมหลากหลายประเภท เช่น อุตสาหกรรมเคมีและเภสัชกรรม
หมายเลขสินค้า :
TCสั่งซื้อ (ขั้นต่ำ) :
1สี :
Customziedบรรจุุภัณฑ์ :
Customziedวัสดุ :
Steelอุณหภูมิการทำงาน :
-60 to 300 ℃แรงดันการทำงาน :
1.6 to 6.3 MPaปั๊มเคมีขับเคลื่อนด้วยแม่เหล็กที่ทนต่อการกัดกร่อนและไม่มีการรั่วไหล
ปั๊มเคมีขับเคลื่อนด้วยแม่เหล็กที่ทนต่อการกัดกร่อนและไม่รั่วไหลเป็นปั๊มชนิดใหม่ที่ใช้หลักการของกลศาสตร์แมกนีโตสมัยใหม่ ตามเงื่อนไขทางเทคนิค GB/T25140-2010 สำหรับปั๊มพลังงานหมุนแบบไม่มีเพลา (คลาส II) ซึ่งเทียบเท่ากับข้อกำหนดทางเทคนิค ISO 15783-2002 สำหรับปั๊มพลังงานหมุนแบบไม่มีเพลา (คลาส II) และอ้างอิงถึงปั๊มหอยโข่งแบบไม่มีซีล API 685-2000 สำหรับอุตสาหกรรมปิโตรเลียม เคมีภัณฑ์หนัก และก๊าซธรรมชาติ และใช้ไดรฟ์แม่เหล็กของแม่เหล็กถาวรเพื่อให้เกิดการส่งแรงบิดแบบไร้สัมผัส เนื่องจากตัวกลางถูกปิดล้อมด้วยปลอกแยกแบบคงที่ จึงบรรลุวัตถุประสงค์ในการสูบตัวกลางโดยไม่รั่วไหล และปัญหาการรั่วไหลของซีลเพลาของปั๊มไดรฟ์เชิงกลก็ได้รับการแก้ไขอย่างสมบูรณ์
ข้อดีของผลิตภัณฑ์
1. แม่เหล็กใช้แม่เหล็กเฟอร์ไรต์ แถบ Nd-Fe-Band ซาแมเรียมโคบอลต์ ซึ่งมีคุณสมบัติแม่เหล็กดี ทนต่ออุณหภูมิสูง และไม่มีการล้างแม่เหล็ก
2. ปลอกเพลาและตลับลูกปืนเลื่อนทำจากซิลิกอนคาร์ไบด์ กราไฟท์ เตตระฟลูออโร และวัสดุอื่นๆ ที่ทนทานต่อการสึกหรอสูง และมีร่องหล่อลื่นเพื่อให้แน่ใจว่าปั๊มมีอายุการใช้งานยาวนาน
การประยุกต์ใช้ผลิตภัณฑ์
ปั๊มเคมีขับเคลื่อนด้วยแม่เหล็กที่ทนต่อการกัดกร่อนและไม่รั่วไหล ถูกใช้กันอย่างแพร่หลายในการขนส่งของเหลวที่มีฤทธิ์กัดกร่อนในกระบวนการผลิตปิโตรเลียม อุตสาหกรรมเคมี การผลิตด่าง การถลุง แร่ธาตุหายาก ยาฆ่าแมลง สีย้อม ยา การทำกระดาษ การชุบด้วยไฟฟ้า การอิเล็กโทรไลซิส และอื่นๆ
รายการวัสดุ
ส่วนหนึ่ง | วัสดุ | ส่วนหนึ่ง | วัสดุ | ส่วนหนึ่ง | วัสดุ |
①ตัวปั๊ม | 304/316/316L | ⑥ปลอกคอแบบแทง | โลหะผสมแข็ง | ⑪น็อตหลัง | 304/316/316L |
②น็อตใบพัด | 304/316/316L | ⑦ฝาครอบปั๊ม | 304/316/316L | ⑫แม่เหล็กออก | แม่เหล็กถาวร /HT200 |
③ใบพัด | 304/316/316L | ⑧ปะเก็น | ไฟเบอร์ | ⑬การเชื่อมต่อ | เอชที200 |
④เพลาหลัก | 304/316/316L | ⑨ปลอกหุ้มระยะห่าง | 304/316/316L | ⑭มอเตอร์ | ตามที่ลูกค้าร้องขอ |
⑤ปลอกเพลา | กราไฟต์/ซิลิกอนไดออกไซด์ | ⑩แม่เหล็กด้านใน | แม่เหล็กถาวร /304/316/316L | ⑮แผ่นฐาน | เอชที200 |

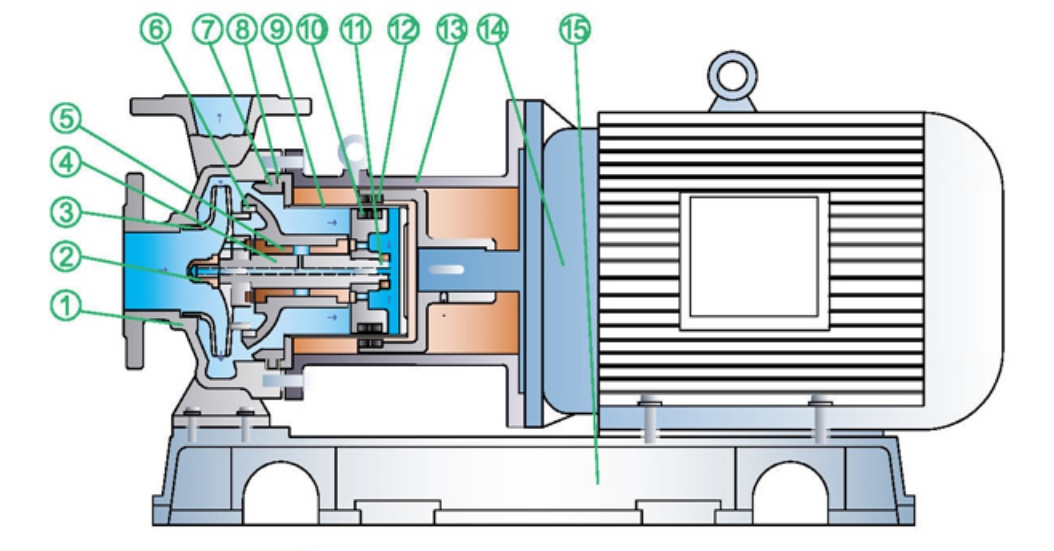

แผนผังโครงสร้าง
ข้อมูลประสิทธิภาพการทำงาน
พิมพ์ | กำลังไฟที่กำหนด | อัตราการไหลที่กำหนด | หัวที่ได้รับการจัดอันดับ | แรงดันไฟฟ้า | วัสดุตัวเรือนปั๊ม | การดูด |
25-20-125 | 2.2 | 2.5 | 20 | 380โวลต์ | 304/316/316L | 25*20 |
25-20-160 | 3 | 2.5 | 32 | 380โวลต์ | 304/316/316L | 25*20 |
25-20-200 | 5.5 | 2.5 | 50 | 380โวลต์ | 304/316/316L | 25*20 |
25-20-250 | 11 | 2.5 | 80 | 380โวลต์ | 304/316/316L | 25*20 |
32-20-125 | 2.2 | 3.2 | 20 | 380โวลต์ | 304/316/316L | 32*20 |
32-20-160 | 3 | 3.2 | 32 | 380โวลต์ | 304/316/316L | 32*20 |
32-20-200 | 5.5 | 3.2 | 50 | 380โวลต์ | 304/316/316L | 32*20 |
32-20-250 | 11 | 3.2 | 80 | 380โวลต์ | 304/316/316L | 32*20 |
40-25-125 | 2.2 | 6.3 | 20 | 380โวลต์ | 304/316/316L | 40*25 |
40-25-160 | 3 | 6.3 | 32 | 380โวลต์ | 304/316/316L | 40*25 |
40-25-200 | 5.5 | 6.3 | 50 | 380โวลต์ | 304/316/316L | 40*25 |
40-25-250 | 11 | 6.3 | 80 | 380โวลต์ | 304/316/316L | 40*25 |
50-32-125 | 3 | 12.5 | 20 | 380โวลต์ | 304/316/316L | 50*32 |
50-32-160 | 4 | 12.5 | 32 | 380โวลต์ | 304/316/316L | 50*32 |
50-32-200 | 7.5 | 12.5 | 50 | 380โวลต์ | 304/316/316L | 50*32 |
50-32-250 | 15 | 12.5 | 80 | 380โวลต์ | 304/316/316L | 50*32 |
65-50-125 | 4 | 25 | 20 | 380โวลต์ | 304/316/316L | 65*50 |
65-50-160 | 7.5 | 25 | 32 | 380โวลต์ | 304/316/316L | 65*50 |
65-40-200 | 15 | 25 | 50 | 380โวลต์ | 304/316/316L | 65*40 |
65-40-250 | 18.5 | 25 | 80 | 380โวลต์ | 304/316/316L | 65*40 |
80-65-125 | 7.5 | 50 | 20 | 380โวลต์ | 304/316/316L | 80*65 |
80-65-160 | 15 | 50 | 32 | 380โวลต์ | 304/316/316L | 80*65 |
80-50-200 | 18.5 | 50 | 50 | 380โวลต์ | 304/316/316L | 80*50 |
100-80-125 | 15 | 100 | 20 | 380โวลต์ | 304/316/316L | 100*80 |
100-80-160 | 18.5 | 100 | 32 | 380โวลต์ | 304/316/316L | 100*80 |

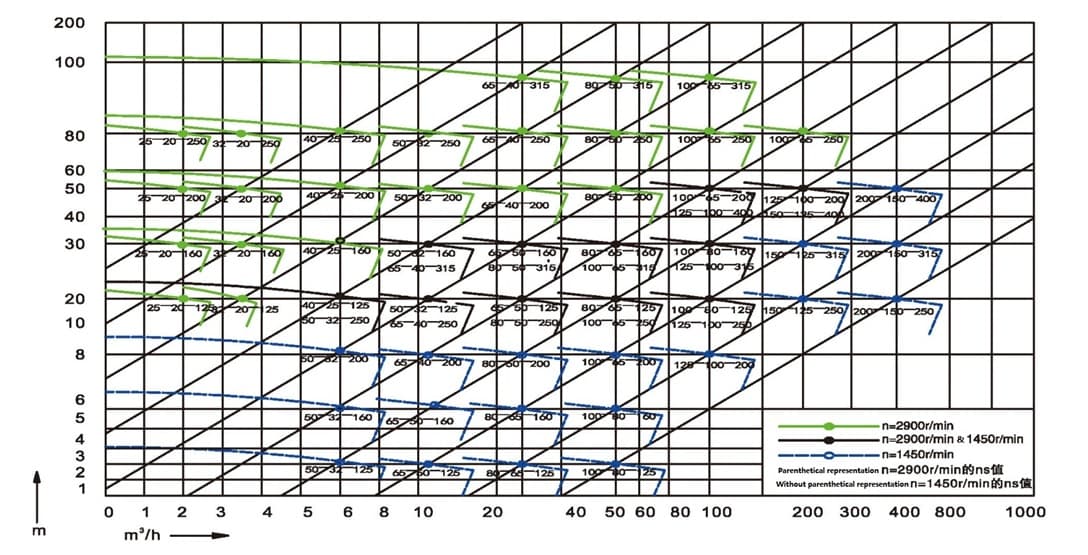

ช่วงประสิทธิภาพ
แรงกดดันการออกแบบ: 1.6 ~ 6.3MPa, อัตราการไหล: 0.75 ~ 460m³/ชม., ระยะยก: 5 ~ 125ม., กำลังไฟ: 0.55 ~ 110KW
อุณหภูมิที่ใช้ได้: -60 ~ 300℃ มีการนำวัสดุใหม่มาใช้ และสามารถทนต่ออุณหภูมิได้ถึง 450℃
