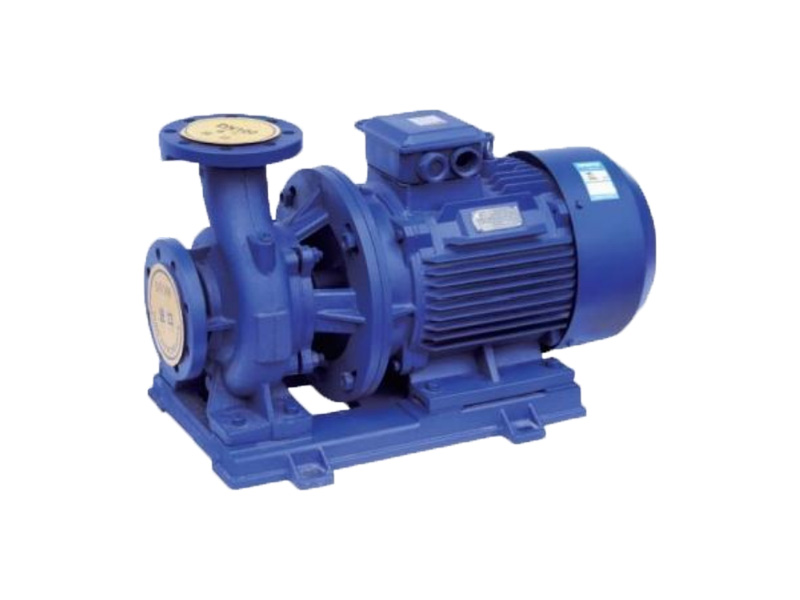

ปั๊มหอยโข่งดูดปลายแนวนอนแบบขั้นตอนเดียวของ ISW เป็นปั๊มแบบขั้นตอนเดียวดูดครั้งเดียวเพื่อการถ่ายโอนของเหลวอย่างมีประสิทธิภาพในท่อ ระบบ HVAC และระบบจ่ายน้ำ
หมายเลขสินค้า :
ISWสั่งซื้อ (ขั้นต่ำ) :
1การชำระเงิน :
westernunion paypal Alipay T/T L/Cแหล่งกำเนิดสินค้า :
Chinaสี :
Customziedท่าเรือขนส่ง :
shanghai shenzhen guangzhouระยะเวลาดำเนินการ :
please contact 504893184@qq.com or CP +8613696510409บรรจุุภัณฑ์ :
Customziedวัสดุ :
Cast iron/Stainless steelอุณหภูมิการทำงาน :
≤40℃ปั๊มหอยโข่งดูดปลายแนวนอนแบบขั้นตอนเดียว
โดยอิงตามพารามิเตอร์ประสิทธิภาพของปั๊มหอยโข่งชนิด IS และชนิด IR บริษัท Shengshi Datang ได้พัฒนาปั๊มหอยโข่งแนวนอนซีรีส์ ISW, ISWR, ISWH, ISWY, ISWHY, ISWD, ISWRD, ISWHD, ISWYD และ ISWHYD ตามมาตรฐาน ISO 2858 ปั๊มซีรีส์นี้ใช้ระบบไฮดรอลิกขั้นสูงที่ผลิตในประเทศและการออกแบบที่ปรับแต่งให้เหมาะสม ทำให้เป็นปั๊มหอยโข่งแนวนอนรุ่นใหม่ที่มีประสิทธิภาพสูงและประหยัดพลังงาน
เงื่อนไขการใช้งาน
แรงดันใช้งานสูงสุดของระบบปั๊มคือ 1.6 MPa หมายความว่าผลรวมของแรงดันดูดและแรงดันหัวของปั๊มต้องน้อยกว่า 1.6 MPa (หากแรงดันระบบเกิน 1.6 MPa โปรดระบุไว้ในตอนสั่งซื้อเพื่อให้สามารถใช้เหล็กหล่อสำหรับส่วนประกอบการไหลผ่านและการเชื่อมต่อของปั๊มได้) ปั๊มนี้ได้รับการออกแบบมาเพื่อจัดการกับน้ำสะอาดหรือของเหลวอื่นๆ ที่มีคุณสมบัติทางกายภาพและทางเคมีที่คล้ายคลึงกัน (หากตัวกลางมีอนุภาคละเอียด โปรดระบุไว้ในตอนสั่งซื้อเพื่อให้ติดตั้งซีลเชิงกลที่ทนทานต่อการสึกหรอ) อุณหภูมิโดยรอบไม่ควรเกิน 40°C ระดับความสูงไม่ควรเกิน 1,000 ม. และความชื้นสัมพัทธ์ไม่ควรเกิน 95%
คุณสมบัติผลิตภัณฑ์
1. โครงสร้างกะทัดรัด:
ปั๊มหอยโข่งดูดปลายแนวนอนแบบขั้นตอนเดียวนี้ โดดเด่นด้วยการออกแบบปั๊มและมอเตอร์แบบบูรณาการ มอบรูปลักษณ์ที่สวยงามและขนาดเล็กกว่าปั๊มแนวนอนทั่วไปประมาณ 30% มาพร้อมมอเตอร์ภายนอกที่ได้มาตรฐาน IP54 จึงสามารถติดตั้งภายนอกอาคารได้โดยตรงโดยไม่ต้องติดตั้งปั๊ม
2. การทำงานราบรื่นและเงียบ:
ความกลมศูนย์กลางสูงช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เสถียร การเชื่อมต่อมอเตอร์กับปั๊มโดยตรงช่วยลดการสั่นสะเทือนและเสียงรบกวน ขณะที่ใบพัดที่สมดุลแบบไดนามิกช่วยยืดอายุการใช้งานของลูกปืนและปรับปรุงสภาพแวดล้อมการทำงาน
3. ซีลเชิงกลพรีเมียม:
ซีลเชิงกลโลหะผสมแข็งช่วยเพิ่มความทนทานต่อการสึกหรอ รับประกันการทำงานที่ปราศจากการรั่วไหล และยืดอายุการใช้งาน
4. การออกแบบไฮดรอลิกขั้นสูง:
การออกแบบใบพัดที่เป็นนวัตกรรมช่วยให้มีประสิทธิภาพสูงและประสิทธิภาพการทำงานที่เหนือกว่า
5. รายละเอียดโครงสร้างที่เป็นเอกลักษณ์:
รูระบายน้ำที่ฐานปั๊มและก๊อกแรงดันบนหน้าแปลนทางเข้าและทางออกอำนวยความสะดวกในการบำรุงรักษาและการตรวจสอบ
6. การกำหนดค่าที่เป็นมิตรกับท่อ:
ด้วยทางเข้าแนวนอนและทางออกแนวตั้ง ทำให้การจัดวางท่อและการติดตั้งทำได้ง่ายขึ้น
แอปพลิเคชันหลัก
1. ปั๊มน้ำใสแนวนอน ISW:
ออกแบบมาเพื่อลำเลียงน้ำสะอาดและของเหลวอื่นๆ ที่มีคุณสมบัติทางกายภาพ/เคมีคล้ายคลึงกัน เหมาะสำหรับระบบประปา/ระบายน้ำอุตสาหกรรม/เมือง ระบบเพิ่มแรงดันอาคารสูง ระบบชลประทานในสวน ระบบดับเพลิง การขนส่งระยะไกล ระบบหมุนเวียนอากาศ HVAC ระบบหมุนเวียนน้ำร้อน/น้ำเย็นในห้องน้ำ และอุปกรณ์ที่เกี่ยวข้อง อุณหภูมิใช้งาน: T ≤ 80°C
2. ปั๊มน้ำร้อนแนวนอน ISWR/ISWRD:
ใช้กันอย่างแพร่หลายสำหรับการหมุนเวียนน้ำร้อนและการเพิ่มแรงดันในหม้อไอน้ำ (อุตสาหกรรมพลังงาน โลหะวิทยา เคมี สิ่งทอ กระดาษ โรงแรม ห้องอาบน้ำ ฯลฯ) และระบบทำความร้อนในเมือง อุณหภูมิใช้งาน: T ≤ 120°C
3. ปั๊มเคมีแนวนอน ISWH:
ถ่ายโอนของเหลวที่มีความหนืดคล้ายน้ำ กัดกร่อน และไม่ใช่ของแข็ง เหมาะสำหรับอุตสาหกรรมปิโตรเลียม เคมี โลหะวิทยา พลังงาน กระดาษ อาหาร/ยา และเส้นใยสังเคราะห์ อุณหภูมิใช้งาน: -20°C ~ +120°C
4. ปั๊มน้ำมันท่อแนวนอน ISWB:
ขนส่งน้ำมันเบนซิน น้ำมันก๊าด น้ำมันดีเซล และของเหลวไวไฟ/ระเบิดอื่นๆ อุณหภูมิใช้งาน: +20°C ~ +120°C

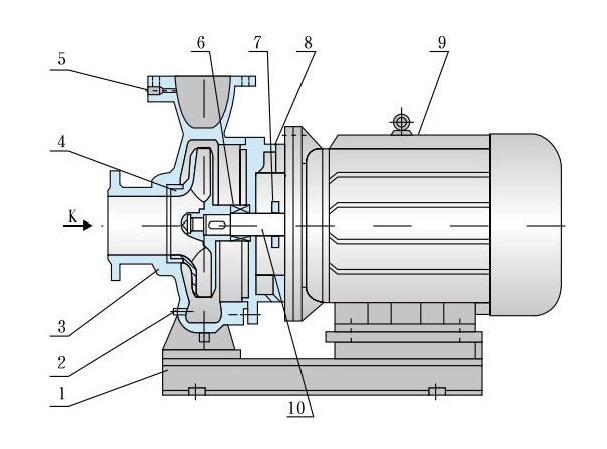

แผนผังโครงสร้าง
|
1 |
ฐาน |
|
2 |
รูระบายน้ำ |
|
3 |
ตัวปั๊ม |
|
4 |
ใบพัด |
|
5 |
ก๊อกน้ำแรงดัน |
|
6 |
ซีลเชิงกล |
|
7 |
แหวนยึดน้ำ |
|
8 |
ฝาปิดท้าย |
|
9 |
มอเตอร์ |
|
10 |
เพลา |
ดูแผนภาพ:
ชุดปั๊มประกอบด้วยสามส่วน ได้แก่ ปั๊ม มอเตอร์ และฐาน โครงสร้างปั๊มประกอบด้วยตัวปั๊ม ใบพัด ฝาครอบปั๊ม ซีลเชิงกล และส่วนประกอบอื่นๆ เป็นปั๊มหอยโข่งแนวนอนแบบใบพัดเดี่ยวดูดเดี่ยว ตัวเครื่องและฝาครอบแยกออกจากกันที่ด้านหลังของใบพัด (แบบแบ่งครึ่งด้านหลัง)
ปั๊มส่วนใหญ่มีวงแหวนซีลทั้งด้านหน้าและด้านหลังของใบพัด พร้อมทั้งรูสมดุลบนฝาครอบด้านหลังเพื่อต้านแรงขับตามแนวแกนบนโรเตอร์
ก.การออกแบบการไหล: ทางเข้าแนวนอนตามแนวแกน ทางออกแนวตั้งขึ้นด้านบน
ข.การกำหนดค่าเพลา: ปั๊มและมอเตอร์เป็นแบบแกนร่วม ส่วนขยายเพลามอเตอร์ใช้ตลับลูกปืนสัมผัสเชิงมุมคู่เพื่อรักษาสมดุลแรงตกค้างตามแนวแกนบางส่วน
ค.การติดตั้ง: เชื่อมต่อโดยตรงโดยไม่ต้องจัดตำแหน่ง ฐานร่วมกันกับตัวแยกการสั่นสะเทือนประเภท IG เพื่อลดการสั่นสะเทือน
