เครื่องดูดซับฟิล์มทรงกลมรุ่นใหม่ที่มีรูกราไฟต์ตก ใช้บล็อกกราไฟต์ที่มีโครงสร้างรูเพื่อดูดซับก๊าซได้อย่างมีประสิทธิภาพ เพื่อปรับปรุงการถ่ายเทความร้อนและมวล
หมายเลขสินค้า :
KXGสั่งซื้อ (ขั้นต่ำ) :
1การชำระเงิน :
Alipay PayPal westernunion T/T L/Cแหล่งกำเนิดสินค้า :
Chinaสี :
Customizedท่าเรือขนส่ง :
shenzhen shanghai guangzhouระยะเวลาดำเนินการ :
please contact 504893184@qq.com or CP +8613696510409บรรจุุภัณฑ์ :
Customizedวัสดุ :
Graphiteอุณหภูมิการทำงาน :
≤170℃แรงดันการทำงาน :
Vertical≤0.1Mpa,Horizontal≤0.4Mpaตัวดูดซับฟิล์มกราไฟท์แบบรูกลมใหม่

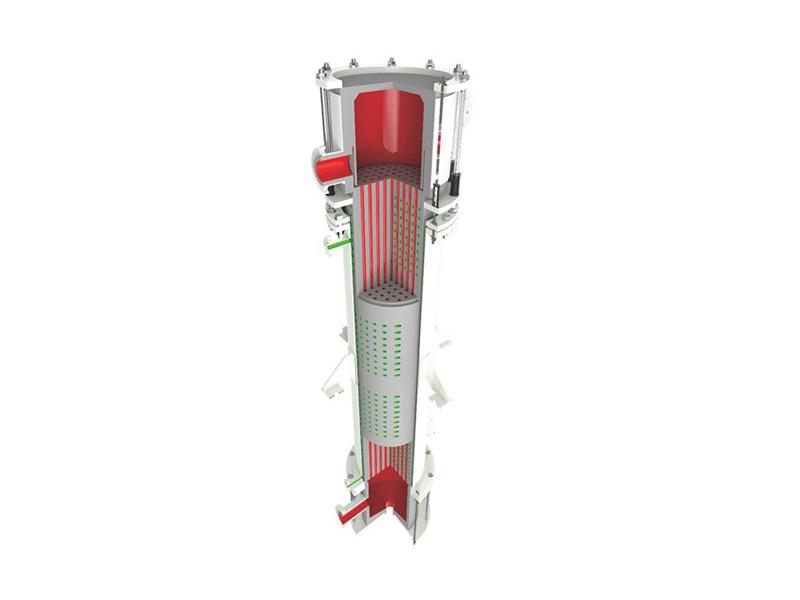

โครงสร้างตัวดูดซับฟิล์มกราไฟต์ YKX ที่ผ่านการดัดแปลง โครงสร้างขององค์ประกอบแลกเปลี่ยนความร้อนแบบดูดซับไม่มีรูทะลุตรงกลาง เป็นอุปกรณ์ดูดซับก๊าซที่มีประสิทธิภาพโดดเด่น โดดเด่นด้วยขนาดที่เล็กและอัตราการใช้วัสดุที่ค่อนข้างสูง
ข้อดีของผลิตภัณฑ์
ฟิล์มดูดซับกราไฟท์แบบบล็อกรูกลมใหม่มีคุณสมบัติทนทานต่อการกัดกร่อนได้ดีเยี่ยม มีคุณสมบัตินำความร้อนสูง มีประสิทธิภาพในการดูดซับก๊าซสูง มีความทนทานที่ดีขึ้น และประสิทธิภาพในการส่งผ่านความร้อน

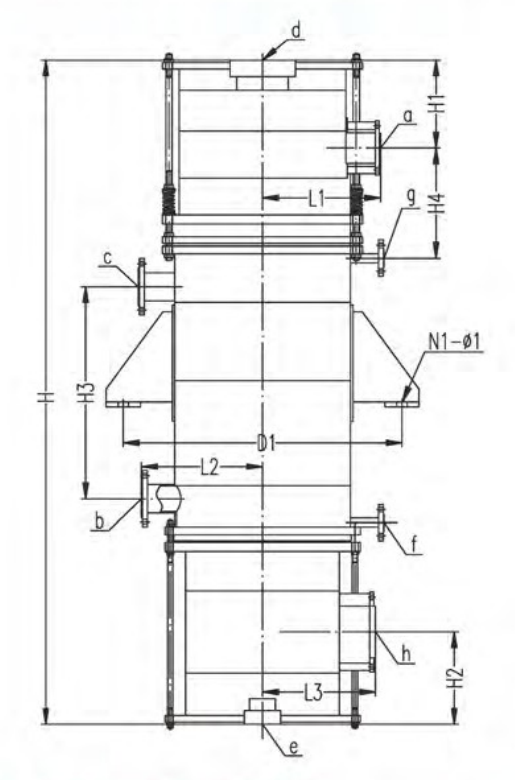

แผนผังโครงสร้าง

| รายละเอียดชิ้นส่วน | |
| 1 | ช่องรับอากาศ |
| 2 | ห้องผสมก๊าซ-ของเหลวกราไฟต์ |
| 3 | ทางเข้าของเหลว |
| 4 | แหวนปรับแรงดันกราไฟท์ |
| 5 | หัวจ่ายกราไฟท์ |
| 6 | ช่องระบายอากาศ |
| 7 | ช่องระบายน้ำหล่อเย็น |
| 8 | การสนับสนุนอุปกรณ์ |
| 9 | บล็อกแลกเปลี่ยนความร้อนกราไฟท์ |
| 10 | ช่องรับน้ำหล่อเย็น |
| 11 | พอร์ตระบายน้ำ |
| 12 | ห้องแยกก๊าซและของเหลว |
| 13 | ช่องระบายก๊าซท้าย |
| 14 | ทางออกของกรด |
ตารางพารามิเตอร์หัวฉีด

| แบบอย่าง | ก. ท่อ | ข. ค. ท่อ DN |
ฉ. ท่อจี DN |
ท่อดี | ท่อเอช | |||
| D1 | D2 | D3 | D4 | D5 | D6 | |||
| เคเอ็กซ์จี40 | 65 | 160 | 50 | 20 | 150 | 295 | 75 | 180 |
| เคเอ็กซ์จี50 | 75 | 180 | 65 | 20 | 200 | 350 | 100 | 210 |
| เคเอ็กซ์จี60 | 100 | 210 | 80 | 20 | 250 | 400 | 125 | 240 |
| เคเอ็กซ์จี70 | 100 | 210 | 100 | 25 | 250 | 400 | 200 | 350 |
| เคเอ็กซ์จี80 | 125 | 240 | 100 | 25 | 300 | 460 | 250 | 400 |
| เคเอ็กซ์จี90 | 125 | 240 | 150 | 25 | 300 | 460 | 250 | 400 |
