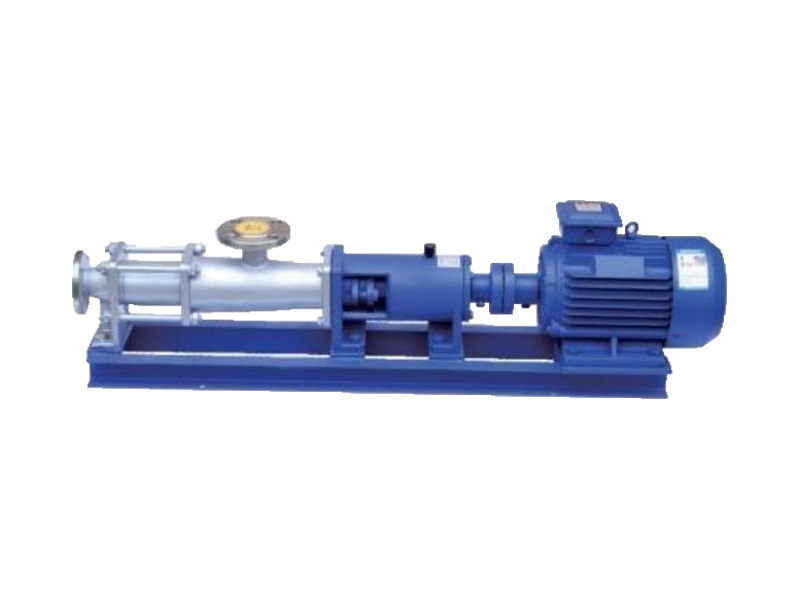

ปั๊มสกรูเดี่ยวแบบปิดผนึกชนิด G ออกแบบมาเพื่อการจัดการของเหลวหนืดอย่างมีประสิทธิภาพ โครงสร้างแบบปิดผนึกช่วยให้มั่นใจได้ว่าการทำงานจะปราศจากการรั่วไหลและประสิทธิภาพที่เชื่อถือได้ จึงเหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมที่มีความต้องการสูง
หมายเลขสินค้า :
G-typeสั่งซื้อ (ขั้นต่ำ) :
1การชำระเงิน :
L/C T/T westernUnionแหล่งกำเนิดสินค้า :
Chinaสี :
Customizedท่าเรือขนส่ง :
Shanghai shenzhen guangzhouระยะเวลาดำเนินการ :
please contact 504893184@qq.com or CP +8613696510409บรรจุุภัณฑ์ :
Customizedวัสดุ :
Stainless Steel/Cast Ironอุณหภูมิการทำงาน :
<40℃แรงดันการทำงาน :
2.5 MPaปั๊มสกรูเดี่ยวแบบปิดสนิทภายใน
ปั๊มแบบจ่ายแรงดันบวกพร้อมโรเตอร์เกลียวและสเตเตอร์ ปั๊มสกรูเดี่ยวชนิด G เหมาะอย่างยิ่งสำหรับการจัดการของเหลวที่มีความหนืด ของเหลวที่มีฤทธิ์กัดกร่อน หรือของเหลวที่ไวต่อแรงเฉือน ปั๊มนี้ให้การไหลที่ราบรื่น ดูดของเหลวได้เอง และมีประสิทธิภาพสูง ใช้งานในภาคส่วนต่างๆ เช่น น้ำเสีย น้ำมัน และกระบวนการทางเคมี โครงสร้างที่แข็งแรงทนทานรับประกันการทำงานที่เชื่อถือได้และแทบไม่ต้องบำรุงรักษา
ข้อดีของผลิตภัณฑ์
ปั๊มสกรูเดี่ยวชนิด G เป็นปั๊มแบบโรตารีแบบปริมาตรบวกที่ปิดสนิทและเชื่อมต่อกันภายใน ปั๊มนี้มีคุณสมบัติพิเศษในการปรับใช้กับวัสดุหลากหลายชนิด ให้การไหลที่ราบรื่นและเสถียร พร้อมความสามารถในการดูดที่แข็งแกร่งและแรงดันที่ต่ำ การออกแบบนี้ช่วยให้ปั๊มสามารถจัดการกับของเหลวที่ไหลได้ วัสดุที่มีความหนืดสูง และวัตถุที่มีอนุภาคของแข็ง สารแขวนลอยแข็ง หรือสารที่มีเส้นใยได้อย่างมีประสิทธิภาพ ด้วยช่วงการปรับที่กว้างและประสิทธิภาพสูง ปั๊มชนิด G จึงถูกนำไปใช้อย่างกว้างขวางในอุตสาหกรรมต่างๆ เช่น การปกป้องสิ่งแวดล้อม วิศวกรรมทางทะเล ปิโตรเลียม ยา ผลิตภัณฑ์ดูแลส่วนบุคคล อาหารและเครื่องดื่ม การผลิตเบียร์ การก่อสร้าง การทำเหมือง สารเคมี การพิมพ์ การผลิตกระดาษ การผลิตกระแสไฟฟ้า และหม้อไอน้ำ
หลักการทำงาน
ปั๊มสกรูเดี่ยวเป็นปั๊มแบบโรตารีแบบปริมาตรบวกที่มีการกระเจิงภายใน ส่วนประกอบหลักคือสกรูนอกรีต (โรเตอร์) และบูชแบบคงที่ (สเตเตอร์) รูปทรงเรขาคณิตที่แตกต่างกันของโรเตอร์และสเตเตอร์ทำให้เกิดห้องปิดผนึกหลายห้องที่แยกจากกัน ตัวกลางภายในห้องปิดผนึกแต่ละห้องจะเคลื่อนที่อย่างต่อเนื่อง สม่ำเสมอ และมีปริมาตรคงที่จากด้านดูดไปยังด้านปล่อย ขณะที่โรเตอร์หมุน
ปั๊มสกรูเดี่ยวเหมาะอย่างยิ่งสำหรับสถานการณ์การทำงานต่อไปนี้เนื่องจากคุณสมบัติเหล่านี้:
1. การจัดการวัสดุที่มีความหนืดสูงมาก
2. การขนส่งวัสดุที่มีเส้นใยหรืออนุภาคของแข็ง
3. การใช้งานที่ต้องการแรงดันคงที่สม่ำเสมอโดยไม่มีการเปลี่ยนแปลงเป็นระยะๆ
4. กิจกรรมที่ต้องรบกวนน้อยเพื่อป้องกันการทำลายโครงสร้างภายในของสื่อ
5. สภาพแวดล้อมที่เงียบสงบ
ข้อมูลทางเทคนิค
| แบบอย่าง | อัตราการไหล (ม³)/h) | แรงดัน (MPa) | ความเร็วสูงสุดที่อนุญาต (รอบ/นาที) | กำลังมอเตอร์ (กิโลวัตต์) | NPSH ที่ต้องการ (ม.) | เส้นผ่านศูนย์กลางหน้าแปลนทางเข้า (มม.) | เส้นผ่านศูนย์กลางหน้าแปลนทางออก (มม.) | เส้นผ่านศูนย์กลางอนุภาคสูงสุดที่อนุญาต (มม.) | ความยาวเส้นใยสูงสุดที่อนุญาต (มม.) |
| จี20 - 1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
| จี20-2 | 0.8 | 1.2 | 960 | 1.5 | 4 | 25 | 25 | 1.5 | 25 |
| จี25 - 1 | 2 | 0.6 | 960 | 1.5 | 4 | 32 | 25 | 2 | 30 |
| จี25 - 2 | 2 | 1.2 | 960 | 2.2 | 4 | 32 | 25 | 2 | 30 |
| จี30 - 1 | 5 | 0.6 | 960 | 2.2 | 4 | 50 | 40 | 2.5 | 35 |
| จี30 - 2 | 5 | 1.2 | 960 | 3 | 4 | 50 | 40 | 2.5 | 35 |
| จี35 - 1 | 8 | 0.6 | 960 | 3 | 4 | 65 | 50 | 3 | 40 |
| จี35 - 2 | 8 | 1.2 | 960 | 4 | 4 | 65 | 50 | 3 | 40 |
| จี40 - 1 | 12 | 0.6 | 960 | 4 | 4 | 80 | 65 | 3.8 | 45 |
| จี40 - 2 | 12 | 1.2 | 960 | 5.5 | 4 | 80 | 65 | 3.8 | 45 |
| จี50 - 1 | 20 | 0.6 | 960 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| จี50-2 | 20 | 1.2 | 960 | 7.5 | 4.5 | 100 | 80 | 5 | 50 |
| จี60 - 1 | 30 | 0.6 | 960 | 11 | 5 | 125 | 100 | 6 | 60 |
| จี60-2 | 30 | 1.2 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| จี70 - 1 | 45 | 0.6 | 720 | 11 | 5 | 150 | 125 | 8 | 70 |
| จี70-2 | 45 | 1.2 | 720 | 15 | 5 | 150 | 125 | 8 | 70 |
| จี85 - 1 | 60 | 0.6 | 720 | 11 | 5 | 150 | 150 | 10 | 80 |
| จี85-2 | 60 | 1.2 | 720 | 15 | 5 | 150 | 150 | 10 | 80 |

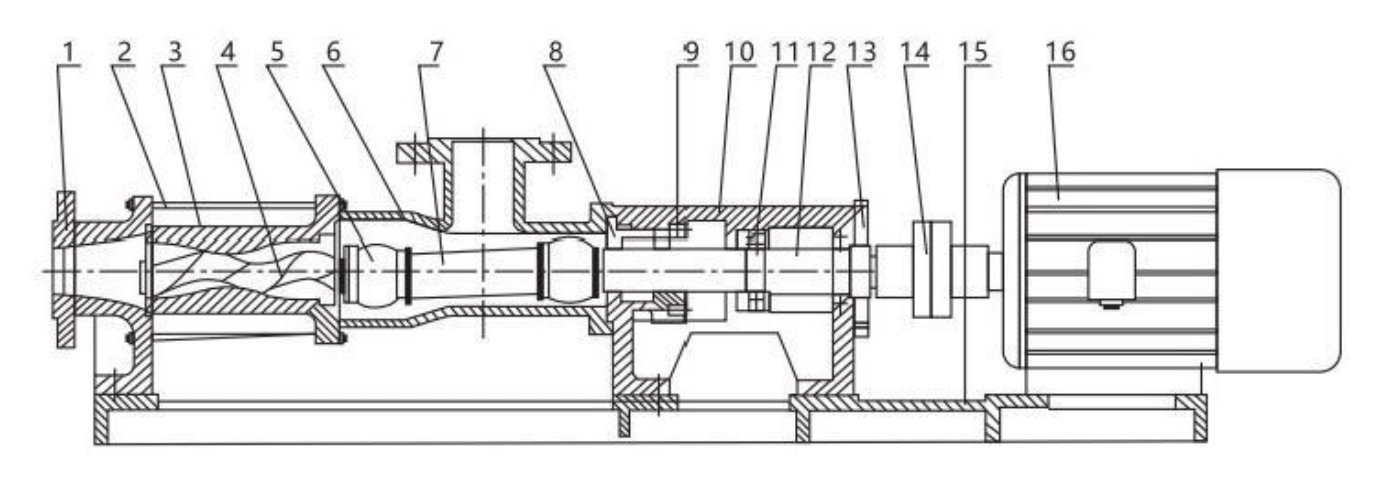

แผนผังโครงสร้าง

| เลขที่ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| ชื่อ | ตัวปล่อยประจุ | พวงมาลัย | สเตเตอร์ | เพลาสกรู | ฟีดบอดี้ | เพลาเชื่อมต่อ | ที่นั่งบรรจุ | ตลับลูกปืนที่นั่ง | แบริ่ง | เพลาขับ | ฝาครอบตลับลูกปืน | การเชื่อมต่อ | แผ่นฐาน | มอเตอร์ |
